Schwenkbiegemaschinen und Abkantpressen im Vergleich

Präzisionstechniken beim Kanten: Das Duell der Maschinen

In der Blechbearbeitung ist die Wahl der richtigen Maschine entscheidend für Qualität, Effizienz und Wirtschaftlichkeit. Zwei gängige Methoden zum Kanten von Blechen sind das Schwenkbiegen (etwa mit einer Schwenkbiegemaschine) und das Gesenkbiegen (klassisch mit einer Abkantpresse). Beide Verfahren haben ihre speziellen Stärken und Einsatzgebiete – je nachdem, welches Material gebogen werden soll, wie empfindlich die Oberfläche ist und wie präzise die Winkel sein müssen.

Auszug (Key Points)

Schwenkbiegemaschinen arbeiten mit einer Rollbewegung und schonen die Blechoberfläche. Abkantpressen nutzen eine lineare Pressbewegung mit Stempel und Matrize. Schwenkbiegen bietet hohe Winkelgenauigkeit, geringe Werkzeugverschleiß und weniger Kratzer. Abkantpressen sind kraftvoll, flexibel bei Werkzeugen und geeignet für dickes Material. Die geeignete Maschine hängt ab von Materialdicke, Empfindlichkeit der Oberfläche, Stückzahl und Winkelanforderungen.

Schwenkbiegemaschinen zum Blechkanten

Funktionsprinzipien im Vergleich

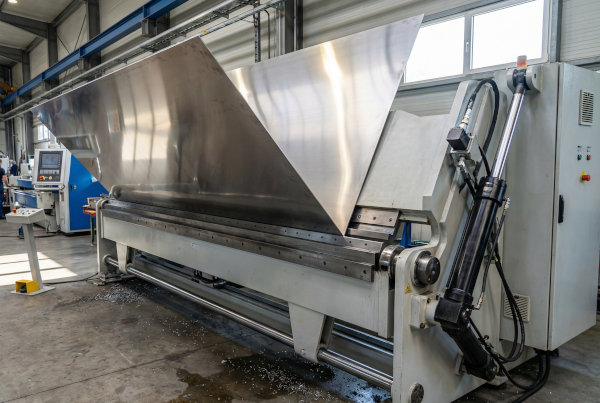

Schwenkbiegemaschine

Eine Schwenkbiegemaschine arbeitet mit einer drehenden Bewegung: Das Blech wird zwischen einer Ober- und Unterwange eingespannt, anschließend schwenkt die Biegewange um einen Drehpunkt nach oben und rollt so am Werkstück entlang.

Durch diese Rollbewegung gibt es kaum Relativbewegung zwischen Werkzeug und Blechoberfläche – das minimiert Kratzer. Empfindliche Oberflächen, etwa beschichtetes oder lackiertes Blech, werden besonders schonend behandelt. Die Maschine passt sich oft automatisch an die Materialdicke an.

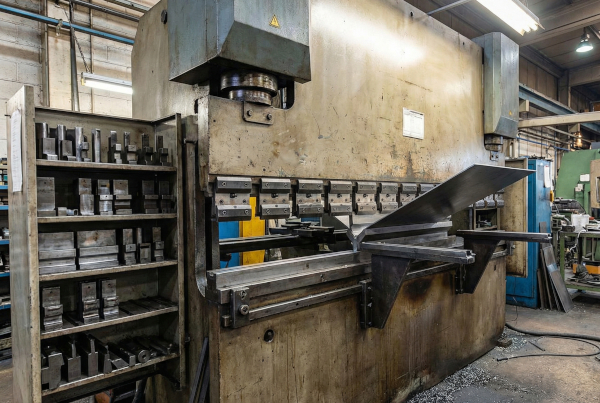

Abkantpresse (Gesenkbiegepresse)

Bei der Abkantpresse wird das Blech zwischen einem Oberstempel und einem Untergesenk eingespannt. Der Stempel senkt sich linear ab und drückt das Blech in die V-förmige Matrize, wodurch ein definierter Winkel entsteht.

Je nachdem, wie tief der Stempel eintaucht, kann man unterschiedliche Winkel erzielen – von flach bis sehr scharf. Die Presskraft ist typischerweise sehr hoch, wodurch auch dickere Bleche möglich sind.

Je nach Materialstärke kann man unterschiedliche Werkzeuge (Stempel, Matrizen) austauschen – es ist viel Flexibilität möglich.

Vor- und Nachteile im praktischen Einsatz

Vorteile der Schwenkbiegemaschine

Schonende Oberflächenbearbeitung: Kaum Kratzer, da das Werkzeug nicht über das Material gleitet.
Hohe Winkelgenauigkeit: Der Winkel wird meist unabhängig von Materialtoleranzen präzise erzeugt, weil die Biegewange nach einem definierten Drehpunkt arbeitet.
Weniger Werkzeugwechsel: Oft genügt ein universelles Werkzeug, und die Maschine stellt sich automatisch ein.
Geringerer Werkzeugverschleiß: Durch die rollende Bewegung ist der Verschleiß an Stanz- oder Biegewangen deutlich geringer.

Nachteile / Einschränkungen der Schwenkbiegemaschine

Begrenzung bei sehr dicken Blechen – je nach Maschine.
Möglicherweise höhere Anschaffungskosten bei sehr großen oder spezialisierten Modellen.
Bei bestimmten sehr schmalen oder kurzen Flanschen könnte das Prinzip weniger ideal sein.

Vorteile der Abkantpresse

Hohe Vielseitigkeit: Unterschiedliche Winkel, komplexe Biegungen, auch dicke Materialien lassen sich bearbeiten.
Hohe Presskraft: Damit kann auch robustes, dickes Blech gekantet werden.
Werkzeugvielfalt: Vielzahl von Stempeln und Matrizen für unterschiedliche Aufgaben, z. B. Hems, Z-Profile etc.
Präzision bei langem Blech: Mit Bombierung (vorspannendes Biegen) kann das Durchbiegen großer Werkstücke kontrolliert werden.

Nachteile / Einschränkungen der Abkantpresse

Oberflächenbeschädigung möglich: Da das Blech über die Matrize gezogen wird, entstehen Kratzer, besonders bei empfindlichen oder beschichteten Blechen.
Längere Rüstzeiten: Werkzeuge müssen je nach Materialstärke oder Biegewinkel gewechselt werden.
Bedienaufwand: Bei großen Werkstücken können mehrere Personen benötigt werden, um das Blech zu führen.
Werkzeugverschleiß: Durch die Reibung auf der Matrize kommt es zu höherem Verschleiß.

Anwendungsszenarien: Wann welche Maschine sinnvoll ist

Wenn du dünne oder empfindliche Bleche (z. B. lackiertes Aluminium) bearbeitest, ist eine Schwenkbiegemaschine sehr geeignet, da sie die Oberfläche schont und hohe Winkelgenauigkeit bietet.
Wenn du große Serien mit immer gleichen Formen produzierst, kann eine Abkantpresse wegen ihrer Flexibilität und Leistungsfähigkeit ideal sein.
Für dicke, robuste Bleche oder sehr komplexe Biegungen ist eine Abkantpresse oft die bessere Wahl, gerade wenn verschiedene Matrizen und Werkzeuge genutzt werden können.
In Fällen, in denen schnelle Rüstzeiten wichtig sind und häufig gewechselt wird, spricht man oft auch von CNC-Falt- oder Falzmaschinen (Folding / Folder): Sie benötigen weniger Werkzeugwechsel und bieten trotzdem präzise Winkel.

Zusammenfassend kann man sagen: Schwenkbiegemaschinen (auch Falt- oder Folding-Maschinen genannt) sind besonders schonend, präzise und effizient bei empfindlichen Blechen und kleinen Losgrößen, während Abkantpressen (Gesenkbiegepressen) sehr vielseitig, kraftvoll und ideal für unterschiedlichste Biegeaufgaben sind, gerade bei dicken Materialien oder großen Serien. Die richtige Wahl hängt stark von den Materialien, der Stückzahl, den Toleranzen und den Oberflächenanforderungen ab.
