Präzision mit Kurve: Alles über Biegeradien und sichere Kanten bei Blechen

Wer schon einmal ein maßgefertigtes Blechprofil in den Händen gehalten hat, weiß: Metallbau ist Millimeterarbeit. Doch neben der exakten Länge und dem richtigen Winkel gibt es zwei Faktoren, die oft unterschätzt werden, aber entscheidend für die Qualität, Haltbarkeit und Sicherheit Ihres Projekts sind: der Biegeradius und die Vermeidung von scharfen Kanten.

In diesem Beitrag erklären wir Ihnen, warum ein Blech nie "einfach nur geknickt" wird, wie unterschiedliche Materialien auf Biegung reagieren und wie Sie sicherstellen, dass Ihr Werkstück keine Verletzungsgefahr darstellt.

Auszug (Key Points)

Der Biegeradius ist ein unverzichtbares technisches Merkmal bei der Blechbearbeitung, das Materialrisse verhindert und die strukturelle Integrität von Profilen sichert. Jedes Material benötigt spezifische Radien: Während Aluminium bei 1,0 mm Dicke einen Radius von 1,5 mm erfordert, benötigt Titanzink etwa 1,75 mm, um Mikrorisse zu vermeiden. Um scharfe Kanten zu entschärfen, werden Techniken wie der Umschlag oder die doppelte Kantung eingesetzt. Für Kunden ist es entscheidend, bei der Planung im 3D-Konfigurator stets die Materialstärke zu berücksichtigen, da Schenkelmaße als Innenmaße gelten. So entstehen passgenaue, sichere und langlebige Lösungen für jedes Bauprojekt.

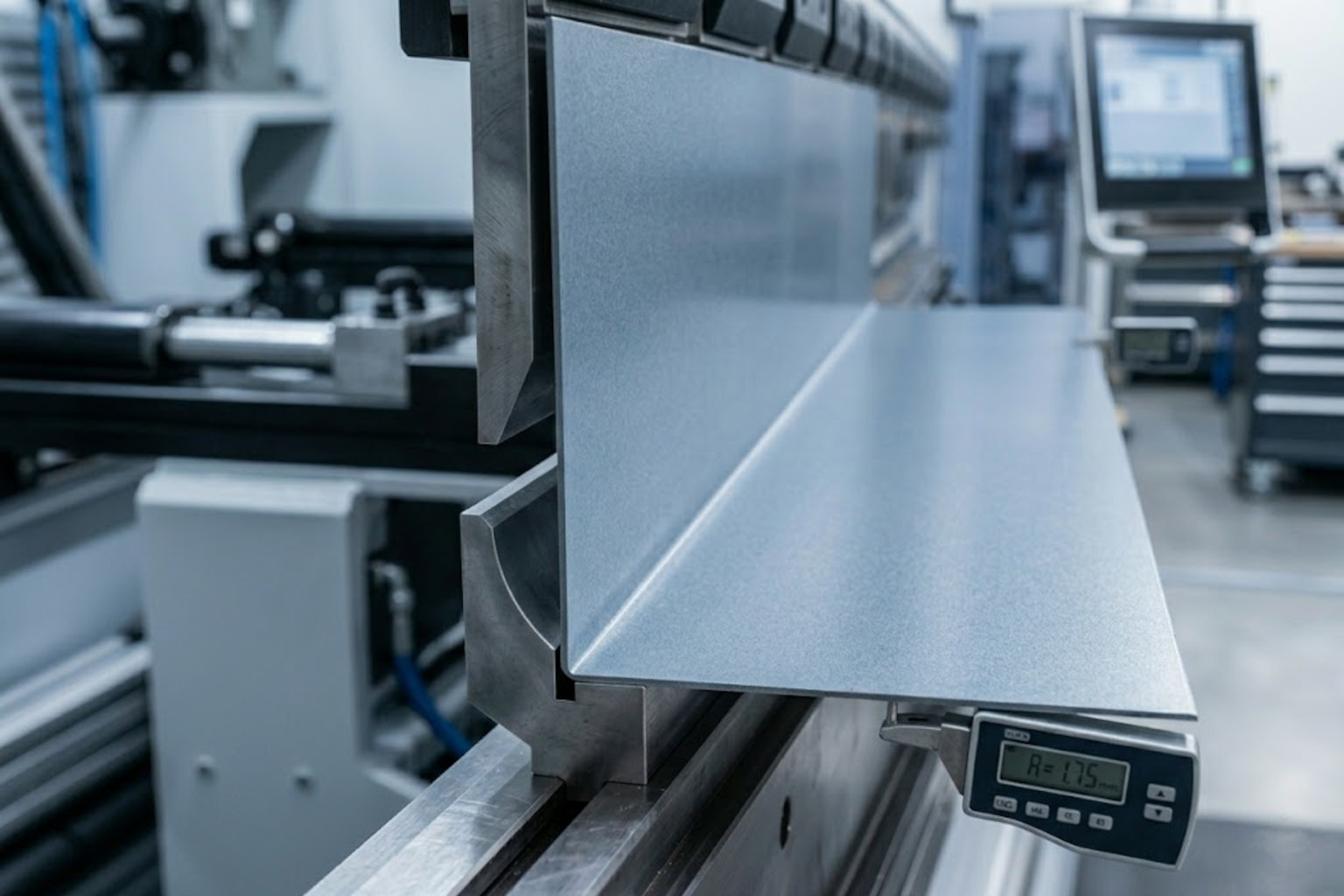

Was ist eigentlich ein Biegeradius?

In der Theorie zeichnet man am Computer oft perfekte 90-Grad-Winkel mit einer messerscharfen Ecke. In der Praxis der Blechbearbeitung ist das jedoch physikalisch unmöglich. Jedes Mal, wenn ein Blech gebogen wird, entsteht an der Außenseite der Kantung eine Dehnung und an der Innenseite eine Stauchung.

Der Biegeradius ist die Rundung, die an der Innenseite dieser Biegestelle entsteht. Er ist notwendig, damit das Material nicht reißt oder bricht. Würde man versuchen, ein Blech ohne Radius – also absolut scharf – zu biegen, würde die Gefügestruktur des Metalls zerstört werden.

Materialunterschiede: Warum jedes Blech anders „schwingt“

Die Wahl des richtigen Radius hängt massiv vom verwendeten Material und dessen Stärke ab. Hier zeigen sich die technischen Besonderheiten der verschiedenen Metalle:

Aluminium: Es überzeugt durch seine hervorragende Umformbarkeit und Duktilität. Dennoch gilt: Je dicker das Material, desto größer muss der Radius sein. Bei Aluminium Natur (1,0 mm) liegt der Biegeradius bei 1,50 mm, während er bei einer Stärke von 2,0 mm bereits auf 3,0 mm ansteigt.
Titanzink: Hier ist besonderes Fingerspitzengefühl gefragt. Eine zu hohe Biegespannung kann bei Titanzink schnell zu Mikrorissen führen. Unabhängig davon, ob Sie walzblankes oder vorbewittertes (prePATINA) Material in Stärken von 0,7 mm bis 1,0 mm wählen, verwenden wir bei Kantfuchs24 einen passenden Biegeradius, um die Materialintegrität zu wahren.
Verbundbleche (Folienbleche): Bei diesen cleveren Hybrid-Werkstoffen aus verzinktem Stahl und Kunststofffolie ist der Schutz der Folie essenziell. Um Risse in der Kaschierung zu vermeiden, muss der Biegeradius hier mindestens 1,2 mm bis 1,8 mm betragen.
Stahl: Dank seiner gleichmäßigen Struktur erlaubt Stahl enge Radien und saubere Kanten, was ihn ideal für komplexe Geometrien macht.

Sicherheit geht vor: Schluss mit scharfen Kanten

Scharfe Kanten an Blechen entstehen meist dort, wo das Material geschnitten wird.

Um jedoch Bauteile zu erhalten, die man ohne Verletzungsgefahr anfassen kann (z. B. bei Handläufen, Regalen oder Sichtkanten), gibt es zwei bewährte Methoden:

Der Umschlag (Hemming): Hierbei wird die Kante des Blechs um 180 Grad umgebogen und flach an das Material gepresst. Dadurch liegt die scharfe Schnittkante innen, und außen entsteht eine abgerundete, sichere Kante.
Die doppelte Kantung: Bei Produkten wie unseren Kiesfangleisten sorgt eine doppelte Kantung nicht nur für enorme Stabilität, sondern entschärft auch die exponierten Bereiche des Profils.

Profi-Tipp für Ihre Planung: Die Materialstärke nicht vergessen!

Ein häufiger Fehler bei der Bestellung im Konfigurator ist das Ignorieren der Materialstärke bei der Bemaßung. Denken Sie daran: Schenkelangaben beziehen sich immer auf das Innenmaß. Da der Biegeradius und die Blechdicke den Platzbedarf des Materials verändern, müssen Sie diese Werte unbedingt in Ihre Kalkulation einbeziehen, damit am Ende alles millimetergenau passt.
